카테고리:와이어

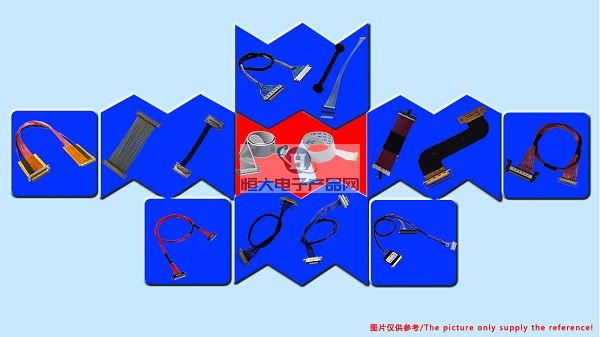

I-PEX 20346-020T-32R 극세 동축 와이어 하니스는 0.4mm 접점 간격과 적응형 극세 동축 와이어(AWG) #40 #42 #44 #46을 갖춘 CABLINE® V/20346 시리즈 극세 동축 커넥터로, I-PEX의 독자적인 제조 공정으로 조립됩니다. 와이어링 하니스는 고유한 생산 공정을 통해 조립됩니다. 우리 회사(에베레스트 전자 제품)는 초극세 동축 와이어 하네스(I-PEX 20346-020T-32R|0.4mm 피치|#40-#46 초극세 동축 와이어 하네스)를 전문적으로 생산합니다. 다음 사진은 당사가 생산하는 초미세 동축 케이블 하니스의 실제 사진 중 일부입니다(사진은 참고용일 뿐입니다).
------------------------------------------------------------------------------------------------
1、I-PEX 20346-020T-32R|0.4mm 피치 |#40-#46 극세 동축 와이어 하네스 I-PEX 20346-020T-32R에 사용되는 극세 동축 와이어는 무엇이며 구조는 어떻게 됩니까? :

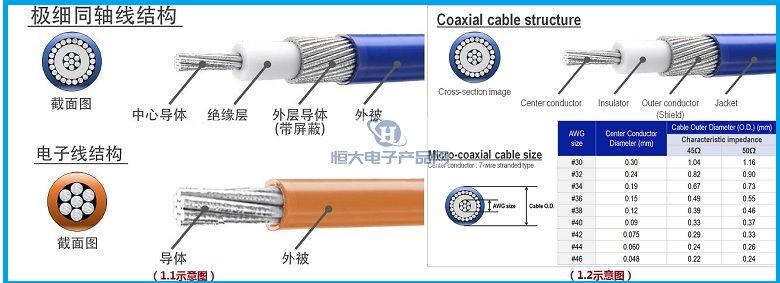

1.1: 케이블의 기본 구조: 도체가 외부 피복으로 감싸져 있는 단순한 구조의 케이블을 전자 케이블이라고 합니다. 중앙 도체, 외부 도체 및 외부 커버를 절연 층이 감싸는 다층 구조의 케이블을 초미세 동축 케이블이라고 합니다. 동축 케이블의 외부 도체는 전자기 차폐 역할을 하며, 중앙 도체를 통해 전송되는 전기 신호는 외부 전자파(전자기 노이즈)의 영향을 덜 받습니다.1.2:초미세 동축 케이블이란 무엇인가요? 1.2:동축 케이블에 사용되는 중심 도체의 크기는 미국 와이어 게이지(AWG) 표준을 기준으로 합니다. AWG 번호가 클수록 중심 도체의 크기가 작아집니다. 일반적으로 외경(O.D.)이 1mm 이하인 동축 케이블을 "초미세 동축" 케이블이라고 합니다. 초극세 동축 케이블은 개인용 컴퓨터, 태블릿 PC, 스마트폰과 같은 기기 내부의 모듈 보드 간 신호 전송은 물론 의료, 산업, 자동차, 항공우주 산업의 정밀 기기 간 신호 전송에 널리 사용됩니다.
