자동차 와이어링 하니스 기술

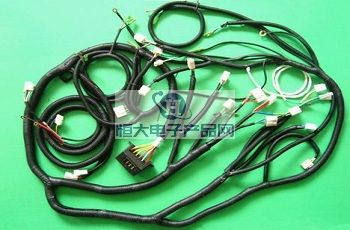

자동차 배선 하니스는 자동차 회로 네트워크의 본체이며, 자동차 회로가 없으면 자동차 회로가 없을 것입니다. 현재 고급 자동차이든 경제적 인 일반 자동차이든, 와이어링 하네스는 기본적으로 와이어, 조인트 인서트 및 포장 테이프로 구성된 동일한 형태의 브레이딩입니다. 저전압 배선이라고도 하는 자동차 배선은 일반 가정용 배선과 다릅니다. 일반 가정용 전선은 어느 정도의 경도를 가진 구리 단일 피스톤 전선입니다. 그리고 자동차 전선은 구리 다중 암술 와이어, 머리카락만큼 얇은 부드러운 와이어, 플라스틱 절연 튜브 (PVC)로 감싸진 여러 개 또는 수십 개의 부드러운 구리 와이어, 부드럽고 끊어지기 쉽지 않습니다.
    일반적으로 사용되는 자동차 배선 하네스 와이어의 공칭 단면적은 0.5, 0.75, 1.0, 1.5, 2.0, 2.5, 4.0, 6.0 및 기타 평방 밀리미터의 와이어를 가지고 있으며, 각각은 허용 부하 전류 값을 가지며 다른 전력 장비에 사용되는 와이어가 있습니다. 전체 자동차의 배선 하네스를 예로 들면 0.5 사양 와이어는 계기판 램프, 표시등, 도어 램프, 루프 램프 등에 적합하고 0.75 사양 와이어는 번호판 램프, 전후방 램프, 브레이크 램프 등에 적합하며 1.0 사양 와이어는 방향 지시등, 안개 램프 등에 적합하고 1.5 사양 와이어는 헤드 램프, 경적 등에 적합하며 발전기 전기자 와이어, 히치 와이어 등과 같은 주 전원 와이어에는 2.5-4mm2 와이어가 필요합니다. 이것은 일반 자동차만을 의미하며, 배터리 랩 와이어, 양극 전원 라인과 같은 더 큰 전류 값의 부하를 보는 열쇠는 특수 자동차 와이어만이며 와이어 직경이 상대적으로 크고 적어도 12 평방 밀리미터 이상이며 이러한 "거대한"와이어는 주 배선 하네스에 프로그래밍되지 않습니다.
    자동차 와이어링 하네스를 배치하기 전에 회로도와는 다른 와이어링 하네스 다이어그램을 그려야 합니다. 회로도는 전기 부품 간의 관계를 나타내는 이미지이며 전기 부품이 서로 연결되는 방식을 반영하지 않으며 전기 부품의 크기와 모양 또는 부품 사이의 거리에 영향을받지 않습니다. 반면에 와이어링 하네스 다이어그램은 전기 부품의 크기와 모양, 전기 부품 사이의 거리를 고려해야 하며 전기 부품이 서로 연결되는 방식도 반영해야 합니다.
    자동차 배선 하네스 배선 보드로 만든 배선 하네스 다이어그램에 따라 자동차 배선 하네스 공장 기술자, 배선 보드의 규정에 따라 작업자가 라인 라인을 차단합니다. 전체 자동차의 메인 배선 하니스는 일반적으로 엔진 (점화, EFI, 발전, 시동), 계측, 조명, 에어컨, 보조 기기 및 메인 하니스 및 분기 하니스의 기타 부품으로 나뉩니다. 전체 자동차 메인 배선 하니스에는 전봇대와 나뭇가지처럼 여러 개의 분기 하니스가 있습니다. 전체 자동차의 메인 배선 하니스는 종종 계기판을 핵심 부품으로 삼고 앞뒤로 확장됩니다. 관계의 길이 또는 조립 용이성 및 기타 이유로 인해 일부 자동차의 배선 하니스는 전면 배선 하니스(계기, 엔진, 전조등 어셈블리, 에어컨, 배터리 포함), 후면 배선 하니스(미등 어셈블리, 번호판 조명, 트렁크 조명), 루프 배선 하니스(도어, 루프 조명, 오디오 스피커) 등으로 나뉩니다. 각 끝의 와이어링 하네스에는 와이어의 연결 대상을 나타내는 표지판 번호와 문자가 표시되어 있으며, 작업자는 표지판이 해당 와이어 및 전기 장치에 올바르게 연결될 수 있음을 알 수 있으며, 이는 와이어링 하네스를 수리하거나 교체 할 때 특히 유용합니다. 동시에 전선의 색상은 단색 전선과 2색 전선으로 구분되며, 일반적으로 자동차 제조업체가 자체적으로 설정하는 표준인 색상의 목적도 규정되어 있습니다. 예를 들어 히치 와이어에는 모노 블랙, 전원 케이블에는 레드 단색만 사용하도록 지정하는 등 업계 표준에서는 기본 색상만 명시하고 있으므로 혼동하지 마세요.

----------------------------------------------------------------------------------------------------------------------
