카테고리:커넥터
JAE|일본 항공 전자 HD 시리즈 0.5mm 피치 초미세 동축 커넥터는 다음과 같습니다: 고속 전송용 HD 시리즈 기판-케이블 커넥터; HD 시리즈 커넥터(HD1: 40위치, HD2: 30위치) 노트북 LCD 인터페이스 애플리케이션용; HD 시리즈 커넥터는 VESA 16:9 와이드 노트북 패널 표준에서 표준화된 LVDS 전송 및 LED 백라이트와 호환되며 Seiko Corporation (I-PEX) CABLINE-VS의 라이선스 제품입니다.
1, 일본 JAE | 일본 항공전자 HD 시리즈 0.5mm 피치 초미세 동축 커넥터 사양 및 특징:
(PEX) 라이선스 제품입니다.
PEX CABLINE-VS와 완벽하게 호환됩니다.
LVDS 전송과 호환됩니다.
HD1: 40 위치(소켓 및 플러그); HD2: 30 위치(소켓)
무연
할로겐 프리
사용법: 노트북 LCD 인터페이스 애플리케이션

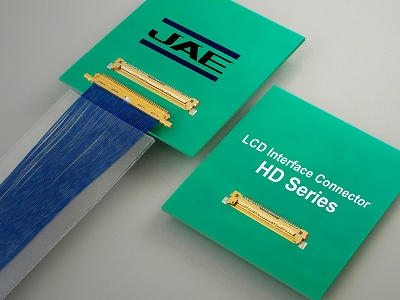

2, 일본 JAE|일본 항공 전자 HD 시리즈 0.5mm 피치 극초미세 동축 커넥터 제품 이미지:
3、일본 JAE|일본 항공 전자 HD 시리즈 0.5mm 피치 초미세 동축 커넥터 자재 번호 / 모델 번호 세부 정보:
| HD2S030HA3R6000 | HD2S030HA1R6000 | HD1S040HA1R6000 | HD1P040MA1R6000 | HD1P040-CSH2-10000 |
| HD1S040HA3R6000 |
4、일본 JAE|일본 항공 전자 HD 시리즈 0.5mm 피치 극초미세 동축 커넥터 일반 사양 참조표:
| 端子极数 | 40个位置。(HD1)，30位置。(HD2) |
|---|---|
| 间距 | 0.5毫米 |
| 额定电压 | 交流电、DC各100 V/触点 |
| 绝缘电阻 | 最小1000兆欧。 |
| 电介质耐受电压 | AC 250 VRM . s .(1分钟) |
| 工作温度范围 | -40度。摄氏至+85度C |
| 适用电缆 | #36至#32美国线规(离散线)，#44至#36美国线规(细线同轴) |
5、일본 JAE|일본 항공 전자 HD 시리즈 0.5mm 피치 초미세 동축 커넥터이 제품 판매자:
3k 전자 제품 네트워크-대리점 판매 [일본 JAE | 일본 항공 전자 HD 시리즈 0.5mm 피치 초 미세 동축 커넥터] 및 모든 커넥터 제품의 표 목록에있는 재료 번호 / 모델 번호 세부 정보; 커넥터 | 하네스 | 케이블 제품 솔루션을 구매하거나 이해하려면 다음 방법을 통해 당사에 문의하시기 바랍니다.
