극초미세 동축 전선 및 FPC 커넥터 - 제공 I-PEX|CABLINE®-UY/20857 계열|0.35mm 극초미세 동축 전선 및 FPC 커넥터

I-PEX|CABLINE®-UY/20857 시리즈 커넥터는 낮은 삽입 높이(삽입 높이 = 0.76mm), 좁은 피치(피치 0.35mm), 90도 선외 수직 삽입 및 제거 모델인 초미세 동축 라인 및 FPC 커넥터입니다.

1, 일본 I-PEX | CABLINE ® - UY/20857 시리즈 초미세 동축 라인 커넥터 사양 및 특징:

낮은 삽입 높이(삽입 높이 = 0.76mm), 좁은 피치(피치 0.35mm), 수직으로 90도 삽입 및 제거 가능한 초미세 동축 라인 및 FPC 커넥터.
좁은 공간을 위한 소형, 로우 프로파일 디자인
뛰어난 디퍼렌셜 SI 성능(PCIe Gen 5: 32 GT/s)
두 가지 섀시 옵션(엔드 오브 라인 섀시 및 FPC SMT 섀시*)
조인트 피치(mm): 0.350
높이: 최대 0.82(공칭 0.76), (공칭 0.76), (공칭 0.76)
사용 가능한 핀 수: 5개 10
극세 동축 와이어(AWG): #40 #42 #44 #46
삽입 유형: 수직

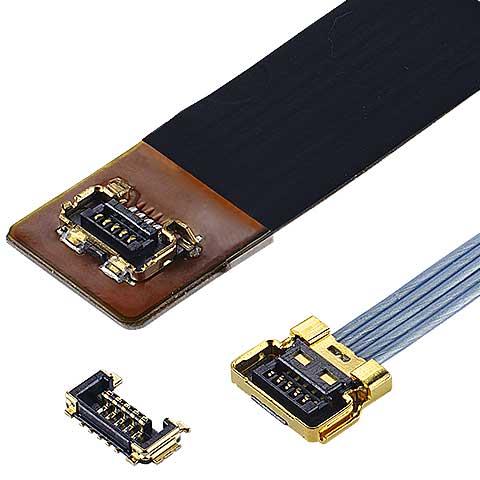

2、일본 I-PEX|CABLINE®-UY/20857 시리즈 극세 동축 와이어 커넥터 제품 이미지:

3, 일본 I-PEX | CABLINE ® - UY/20857 시리즈 초극세 동축 와이어 커넥터 재질 번호/모델 번호 세부 정보:

4, 일본 I-PEX|CABLINE®-UY/20857 시리즈 극세 동축 와이어 커넥터 제품 세부 정보:

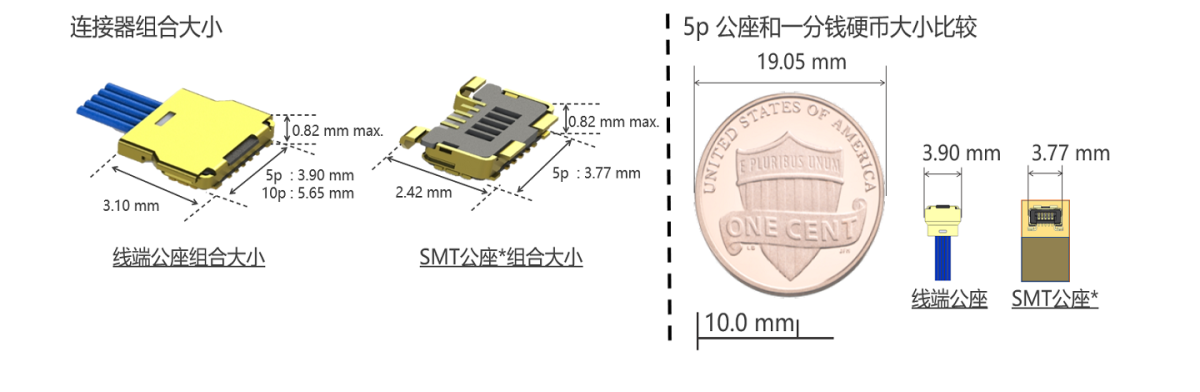

좁은 공간을 위한 소형, 로우 프로파일 디자인:

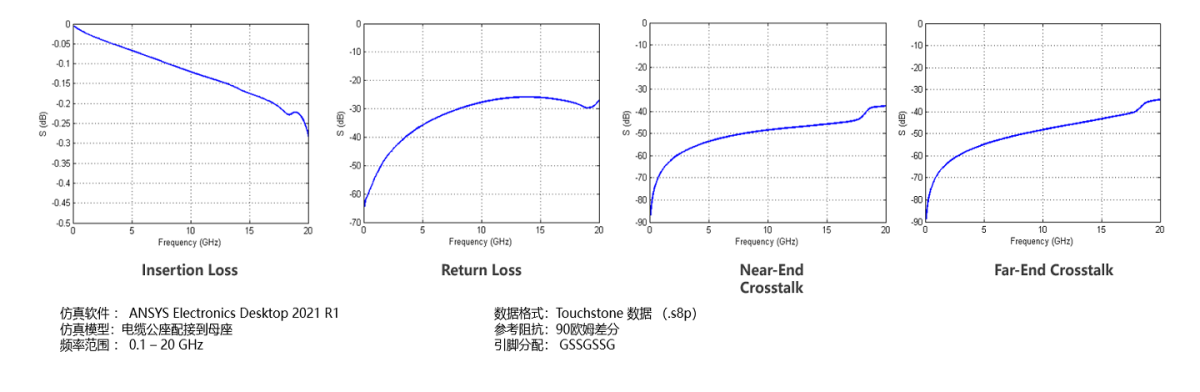

뛰어난 디퍼렌셜 SI 성능(PCIe 5세대: 32 GT/s):

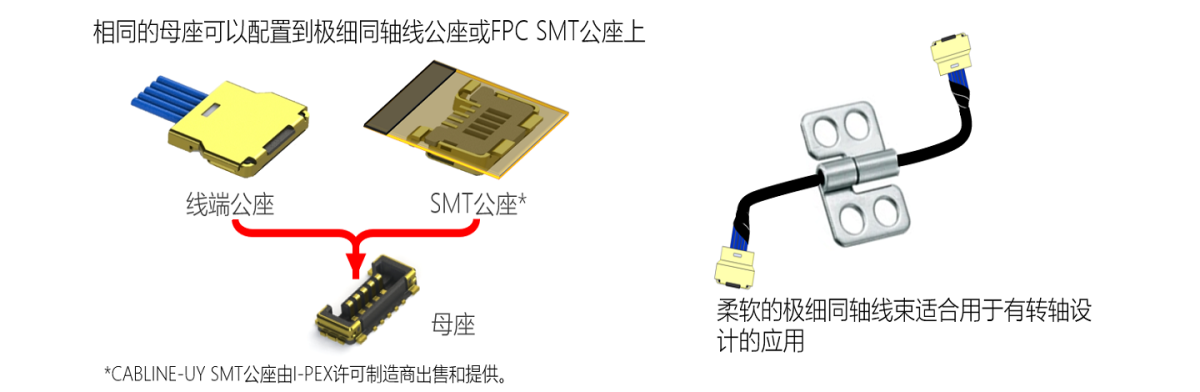

두 개의 수 소켓을 사용할 수 있습니다(종단 소켓 및 FPC SMT 소켓*):
