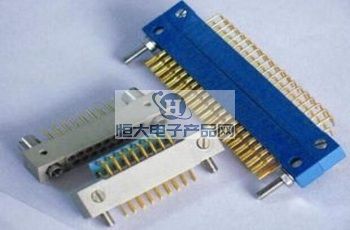

J30J 마이크로 직사각형 전기 커넥터를 빠르게 선택하는 방법

카테고리:지식

전문 판매 대리점 제공: 커넥터|와이어 하니스|케이블 제품

1. 먼저 제품 자체, 고밀도, 고신뢰성, 소형 제품, 연선 플렉시블 핀 (트위스트 핀) 사용, 0.1mm2 ~ 0.15mm2에 적합한 와이어 단면적, 최소 0.07mm2 라인에 대해 먼저 이해합니다. 9코어-15코어-21코어-25코어-31코어-37코어-51코어-66코어-74코어-100코어 마이크로 직사각형 전기 커넥터 사양에 해당하는 GJB2446의 요구 사항을 준수합니다. 제품 사용 환경을 고려하고 선택할 재료를 고려하는 단계에는 알루미늄 합금, 구리, 스테인리스 스틸 재료가 있습니다. 일반적으로 알루미늄 합금 니켈 도금, 가볍고 밝으며 일반적으로 사용되는 기본 유형의 사용을 지원하는 J30J-TJ / ZK 고정.
2. 재료에 문제가 없으며, 자신의 선호도에 따라 압착 또는 용접 여부에 관계없이 끝 연결의 형태를 고려하고 용접은 약간의 문제이며 용접 기술은 숙련되어야합니다. 크림핑은 크림핑 도구가 편리하고 빠릅니다. 압착 유형은 문자로 표현할 필요가 없으며 인쇄 회로 기판 용접을 고려할 때 S로 용접하는 경우 N을 사용한 직선 용접, W는 90 ° 구부러진 핀 용접이라고하는 두 가지 종류가 있습니다. 둘째, 케이블과 케이블 사이의 연결, 라인 길이 규정, 테스트, 마킹 후 와이어 용접 또는 압착을 고려하여 완전한 조립 라인 세트를 완성하십시오. 용접 된 와이어가 느슨해지는 것을 방지하기 위해 클립 라인이있는 꼬리 부분을 고려할 수 있으며, 직선 및 곡선 유형이 있으며, 빠른 잠금 유형에 속하는 A는 A1, A2, A3 와이어 클립으로 나뉩니다. 와이어를 덤핑하는 방향은 금속 파도 방지 슬리브가 장착 된 곡선 형 와이어 클램프를 늘리기 위해 같은면에 와이어 콘센트, 클램프 플레이트 및 고정 사이에 나사가있는 쉘이 있습니다. 문자 C와 C1로 표시됩니다. 풀림, 접촉 불량, 양면도 함께 나사로 조여야하는 플러그의 소켓 및 플러그, P가있는 소켓, L이있는 플러그, 다양한 모델, 다른 크기의 크기 (P1,P2,P25...). (P1,P2,P25... 및 L1,L7,L14...). 고객은 클리어의 크기, 제조업체가 잘 어울리는 한 선택의 이러한 측면을 고려할 필요가 없습니다. 소켓의 크기는 고정되어 있지 않으며 기본 유형, 과장된 유형 J 외에도 Q 문자가있는 특수 유형의 소켓 9.6, 플러그 11.6이 있습니다. 쉘 및 쉘 맞대기 플러그 후 나사 회전을 방지하기 위해 슬롯의 쉘 플랜지 장착 구멍에 문자 D가 표시됩니다. 마지막은 특수 소켓은 밀봉, 유리 소결 공정의 사용, 좋은 밀봉 성능, M으로 주문이 필요합니다. 비용이 높고 가격이 낮지 않습니다. 최근 일부 고전류 하이브리드 전기 커넥터, 2.0mm2 ~ 3.0mm2 라인의 고전류의 와이어 코어 단면적, 제품 개발은 2 코어 ~ 9 코어, 대형 20A의 각 코어, 고전류 잭 S, 고전류 핀 P를 가지고 있습니다.


----------------------------------------------------------------------------------------------------------------------
